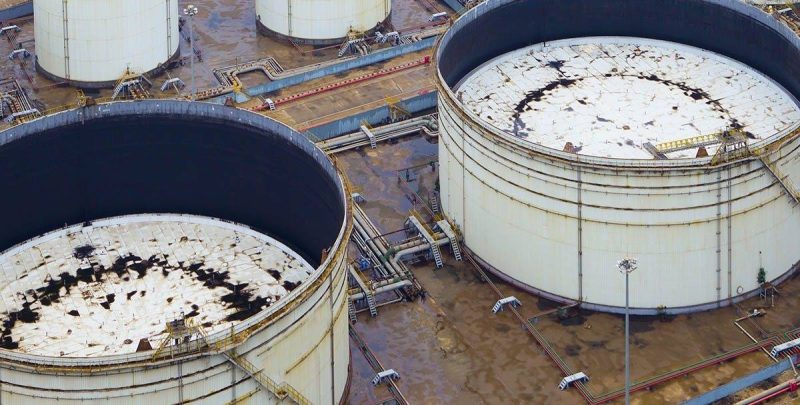

مخازن سقف شناور گروهی از انواع مخازن ذخیره‌سازی سیالات هستند که بیشتر در صنایع نفت، پتروشیمی و پالایشگاه کاربرد دارند. همان طور که از نام مخازن سقف شناور بر می‌آید، سقف در این سازه به صورت متحرک با قابلیت حرکت عمودی طراحی می‌شود. بر این اساس با توجه به افزایش یا کاهش ارتفاع ستون سیال در مخزن، سقف نیز به سمت بالا یا پایین حرکت می‌کند.

مهم‌ترین دلیل استفاده از این تکنولوژی، جلوگیری از تبخیر سیال در فرآیند ذخیره‌سازی است. معمولا از مخازن سقف شناور برای نگهداری سیالاتی استفاده می‌شود که دمای تبخیر آن ها در فشار اتمسفر کم است. به عنوان مثال می‌توان به نفت و سایر فرآورده‌های آن مانند بنزین و روغن‌های مختلف اشاره کرد.

تجربه نشان داده است که یک مخزن سقف متحرک استاندارد، می‌تواند میزان تبخیر سیال را تا حدود 80 درصد کاهش دهد. سقف مخازن در تماس با هوای آزاد قرار دارد، بنابراین طبیعی است که باران و برف روی سطح سقف بنشیند. به همین دلیل برای تخلیه آب باران و برف جمع شده بر روی سقف و جلوگیری از اختلاط آب با سیال درون مخزن از سیستم‌های سقفی (Roof Drain System) استفاده می‌شود.

آنچه که در ساخت این سیستم‌ها بسیار حائز اهمیت می‌باشد، تحلیل و شبیه‌سازی مکانیزم عملکردی سیستم در داخل مخزن است. برای شبیه‌سازی عملکرد سیستم‌های تخلیه آب باران، معمولاً از نرم‌افزارهای شبیه‌سازی مهندسی به روش اجزاء محدود (FEM) استفاده می‌شود.

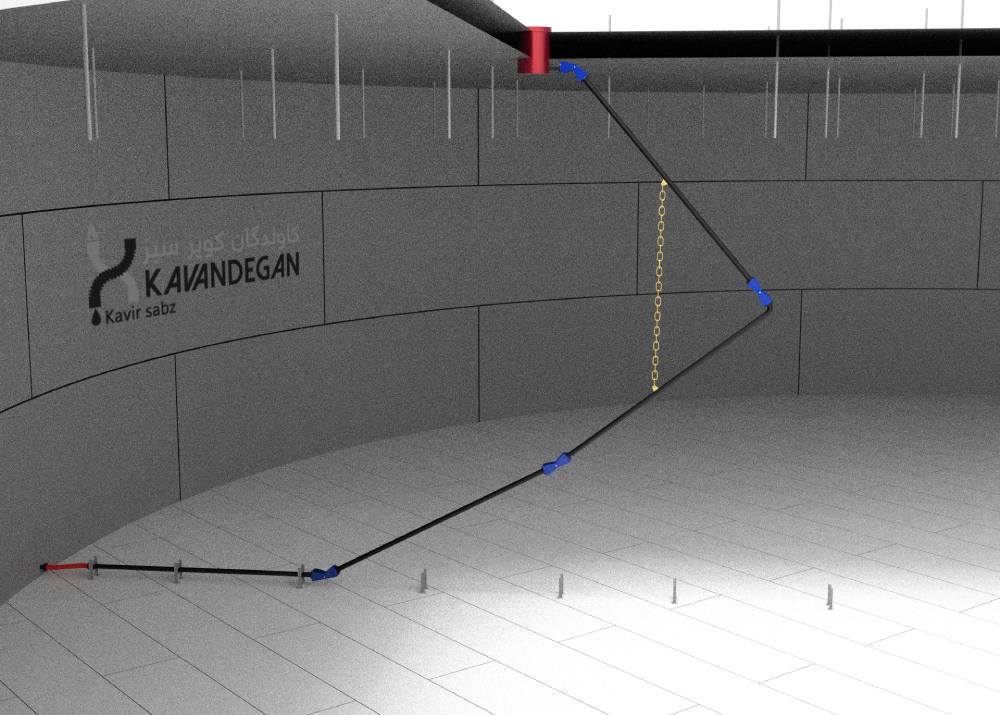

این نرم‌افزارها امکان مدل‌سازی دقیق رفتار سیستم را فراهم می‌کنند. بررسی‌های انجام شده در شبیه‌سازی موجب کاهش هزینه‌ها پیش از ساخت و همچنین اطمینان مدل ساخته شده را تایید و یا رد می‌کند که در صورت وجود مشکل در سیستم، می‌توان سعی و خطای انجام شده را در محیط تحلیل پیاده‌سازی کرد که از صرف هزینه‌های گزاف و ساخت غیر اصولی جلوگیری می‌کند. در تصویر زیر یک سیستم تخلیه آب باران مخازن سقف شناور توسط نرم‌ افزارهای طراحی و شبیه‌سازی مورد تحلیل و بررسی قرار گرفته است.

نمای کلی از سیستم تخلیه آب باران مخازن سقف شناور در محیط نرم افزار تحلیل تنش طراحی شده توسط این شرکت

شرکت کاوندگان کویر سبز طراح، سازنده و نصاب سیستم‌های تخلیه آب باران (Roof Drain System) برای مخازن سقف شناور در ایران شناخته می‌شود.این شرکت به عنوان تولیدکننده تخصصی در این حوزه، در سامانه تأمین‌کنندگان وزارت نفت (AVL) نیز به ثبت رسیده و کلیه محصولات و خدمات خود را مطابق با استانداردهای بین‌المللی BS 5842، BS 13765، BS 13766 و API 650 طراحی و عرضه می‌نماید.

پروژه‌ها و سوابق اجرایی:
• طراحی و اجرای Roof Drain پروژه مخازن ذخیره‌سازی نفت خام تعداد 41 ست به کارفرمای شرکت پترو امید آسیا .
• طراحی و مهندسی Roof Drain مخزن شماره ۱۹
• طراحی Roof Drain مخزن شماره ۲۶ جزیره خارگ
• اجرای Roof Drain برای مخازن شماره ۴۱ تا ۴۴ خارگ (شرکت پایانه‌های نفتی ایران
• تعمیر Roof Drain مخزن Condensate شماره 143-T-101-B فاز ۱۹ پارس جنوبی (پتروپارس – شرکت نفت و گاز پارس)

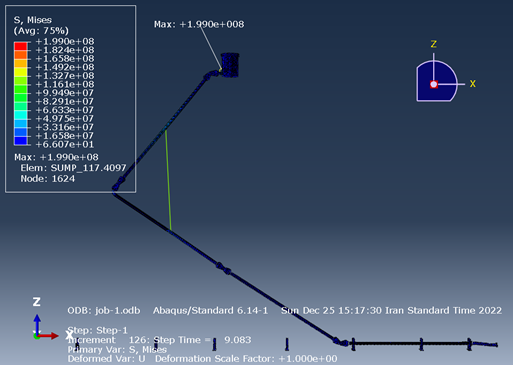

تحلیل تنشی و عملکرد سیستم تخلیه آب باران مخازن سقف شناور داخل نرم افزار
